Sơ đồ mạch máy bơm lắp phao điện 12V cảm biến dòng chảy và hẹn giờ

SƠ ĐỒ MẠCH ĐIỆN BẢO VỆ MÁY BƠM NƯỚC, CHỐNG GIẬT

MÁY BƠM TỰ NGẮT KHI KHÔNG CÓ NƯỚC, KẾT HỢP RƠLE AN TOÀN CHO PHAO ĐIỆN:

Mỗi gia đình đều phải sử dụng máy bơm nước để sinh hoạt hàng ngày và hàng giờ, nhưng không phải lúc nào chúng ta cũng có thể kiểm soát được máy bơm của mình có hoạt động hay không? Kèm theo đó là những mối nguy hiểm khi sử dụng phao điện 220V để trong bể nước gia đình.

Chính vì vậy hôm nay tôi sẽ hướng dẫn bạn thi công 1 hệ thống điện cho máy bơm tự ngắt khi không có nước, kết hợp rơle an toàn cho phao điện.

Gồm các bảo vệ:

Bảo vệ chống giật: Aptomat chống giật.

Chuyển nguồn điện lên phao: Nguồn điện 12V lên phao điện.

Bảo vệ máy bơm không tải: Cảm biến dòng chảy.

Hẹn giờ hoạt động: Hẹn thời gian hoạt động của máy bơm nước.

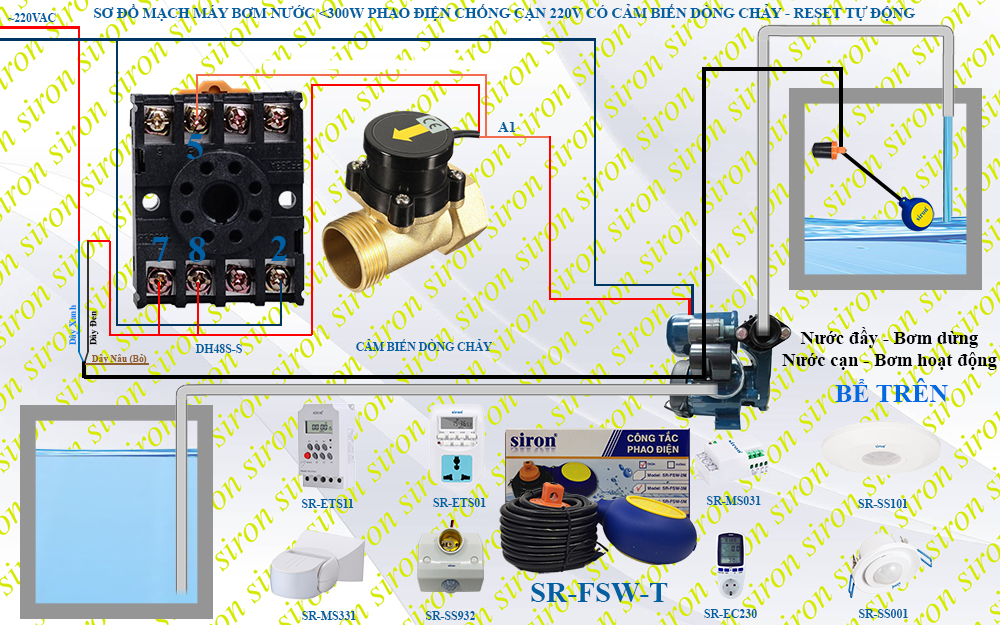

SƠ ĐỒ MẠCH ĐIỆN CHO MÁY BƠM TỰ NGẮT KHI KHÔNG CÓ NƯỚC, KẾT HỢP RƠLE 12V CHO PHAO ĐIỆN:





KÝ HIỆU VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA MẠCH ĐIỆN:

Ký hiệu:

L1 là dây pha

N là dây trung tính

MCCB là attomat tổng dùng để bảo vệ hệ thống điện khi bị sự cố ngắn mạch và điều khiển bật tắt khi cần sửa chữa và nâng cấp

SRF là rơle 12V an toàn cho phao điện

P là phao điện

RL là rơle

V là van cảm biến dòng chảy

M là máy bơm nước

Nguyên lý hoạt động của mạch điện:

Trường hợp máy bơm có nước và hoạt động bình thường:

Khi bật MCCB lên dòng điện 220V sẽ đi qua MCCB đến SRF rồi qua RL để cấp điện cho máy bơm hoạt động.

Sau 30 giây tiếp điểm thường đóng của RL mở ra đồng thời tiếp điểm thường mở của V đóng lại cấp điện cho máy bơm hoạt động bình thường.

Ở đây  dòng điện đi qua SRF đã là dòng điện đã được biến đổi thành điện 12V để qua phao và quay lại SRF rồi bạn nhé. nên hoàn toàn có thể yên tâm về vấn đề phao điện có thể gây nguy hiểm.

Trường hợp máy bơm không có nước:

Khi bật MCCB lên dòng điện vẫn sẽ đi qua MCCB đến SRF rồi qua RL để cấp điện cho máy bơm hoạt động.

Tuy nhiên ở trường hợp này sau 30 giây tiếp điểm thường đóng của RL mở ra và máy bơm không có nước nên không thể đẩy van lá của V nên tiếp điểm thường mở của V không thể đóng lại và dòng điện bị ngắt không thể đến máy bơm nên bơm tự động ngắt.
